柒星公司卫星物联网终端M1 海洋监测应用

1. 简介

柒星公司卫星物联网终端M1基于自主可控的天通1号卫星通信网，用于解决海上环境下数据远距离通讯问题。实现气温、气压、风向、风速、雨量、光照、水深、水温、海流、海浪、溶解氧、PH值、电导率、浊度、硝氮、ORP等数据的实时传输，广泛应用于海洋气象、海洋水文、海洋水质等的在线实时监测。

2. 性能特点

• 网络设计：天通1号；
• 倾角天线：确保随海浪摇摆情况下可靠通信；
• 透明传输：即装即用，确保数据安全；
• 标准RJ45、RS232/485接口，方便RTU接入；
• 模块化设计，便于安装和集成；
• TF卡存储，确保数据完整；
• 远程控制，方便异地维护。

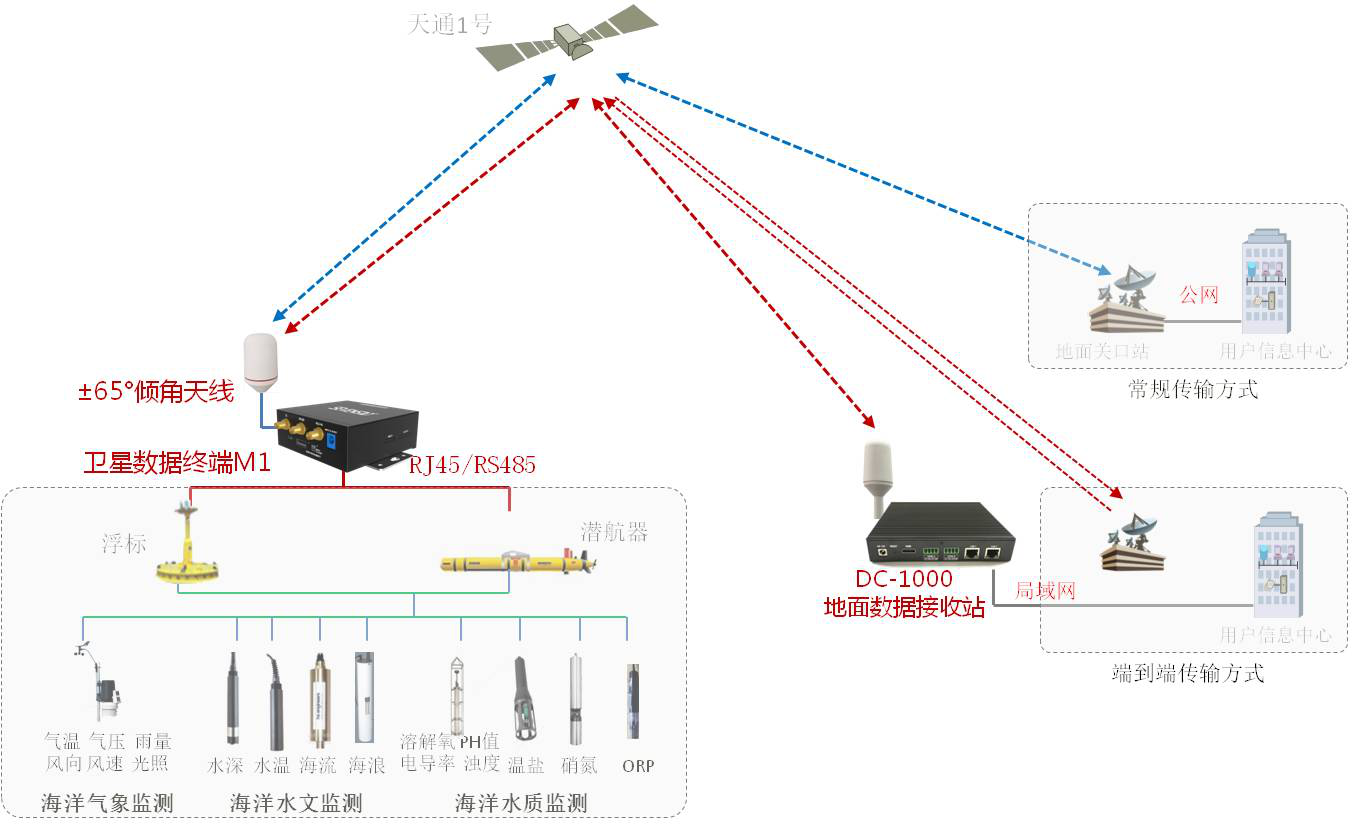

3. 应用系统

4. 技术指标
   1. 卫星数据终端M1

1. 名称： 柒星M1
2. 系统： Linux
3. 模式：天通+地面网双模M2M终端
4. 接口：Host usb，RJ45，Micro-usb，RS232
5. 协议: 支持TCP客户端，AT命令
6. 配置方式:远程和串口，包括重启、IP地址、端⼝、心跳包、设备ID
7. 天线: 无源天线；
8. SIM卡: 内置卫星/4G卡托
9. 定位: GPS/北斗
10. 传输方式：短信包140字节、数据包2.4Kb
11. 供电: DC9~36V 供 电
12. 功耗: 双网待机：≤1.08W，
13. 双网工作：≤33.6W
14. 工作温度: -20~60℃
15. 存储温度: -40~80℃
16. 尺寸: 90mm*90mm*34.7mm
17. 重量：≤340g

1. 2. 天通卫星天线

1. 类型：S波段 卫星通信终端天线
2. 频段上行：1980-2010MHz，下行：2170-2200MHz
3. 极化方式：左旋圆极化
4. 驻波比：≤1.8
5. 输入阻抗：50ohm
6. 轴比：≤4.5dBi
7. 增益：≥5dBi（0°）/≥2.6dBi（±35°）/≥2dBi（±50°），≥0.2dBi（±60°）/≥0dBi（±65°）
8. 角度范围：±65°
9. 工作温度：-40°C-60°C
10. 储存温度：-40°C-80°C
11. 尺寸：Φ97.6mm*160.5mm
12. 重量：≤240g

1. 3. 地面数据接收站DC-1000

1. 名称： 柒星DC-1000
2. 系统： Linux
3. 模式：天通
4. 接口：Host usb，RJ45，Micro-usb，RS232
5. 协议: 支持TCP客户端，AT命令
6. 天线: 无源天线；
7. SIM卡: 内置卫星卡托
8. 定位: GPS/北斗
9. 传输方式：短信包140字节、数据包2.4Kb
10. 组网方式：支持多点对一点
11. 端到端传输：不走公网，数据更安全
12. 模块数：1-4个模块可选
13. 监听：支持远程语音监听
14. 应用方式：中心站、车载移动站、便携站
15. 供电: DC9~36V 供 电
16. 功耗: 单模块待机：≤1.2W，
17.         单模块工作：≤35W
18. 工作温度: -20~60℃
19. 存储温度: -40~80℃
20. 安装方式：机架、车载、便携
21. 重量：≤1200g
