柒星公司卫星通信语音终端V3 应急救灾应用



  1. 简介

柒星公司卫星通信语音终端V3基于自主可控的天通1号卫星通信网用于解决直升机机载的语音通话、位置定位、信息播报的接收通讯问题。提供话音,短信,数据等业务,具有话音清晰,接通率高,国内地面站落地链路安全等特点。同时支持GPS、北斗和GLONASS三模定位,提高了定位精度和定位速度。支持机载、车载安装,可广泛应用于森林防火、应急救灾的实时通信应用。

  1. 性能特点



触屏+按键双输入           三防品质,IP66        SOS自定义一键求救

GPS+BD双导航系统          支持多型号接口        智能操作系统

自主设计独立电源管理

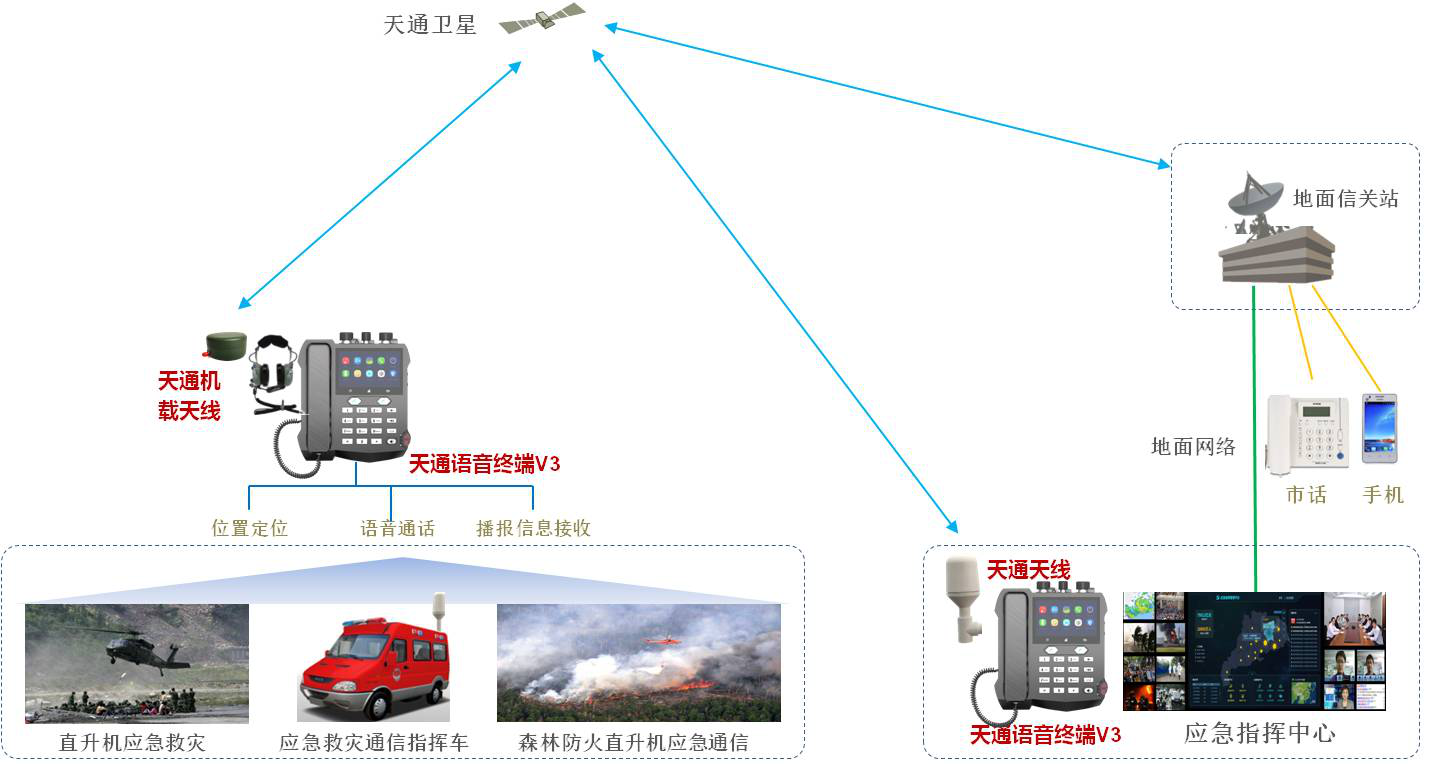

  1. 应用系统

  1. 技术指标
    1. 卫星通信语音终端V3



名称: 柒星V3                          系统:Android 4.4                网络制式:天通

卫星频段上行 1980-2010MHz 下行 2170-2200MHz    话音速率:2.4K/4Kbps                屏幕: 4.3寸电容屏

分辨率:480*800                         内存: 2GB RAM/16GB ROM最大支持32GB TF存储卡

天线: 全向天线;                        SIM:4FF                      定位: GPS+BD+GLONASS

定位精度:<1095%                                                        首次定位时间:热开机<1S,冷开机<35S

供电: DC9~36V                                                                  电池:8000mAH                    SOS:支持

连接:WIFI                             接口:RJ11;Micro-USB;USB 2.0        防护等级:IP66

功耗: 待机:≤1.08W, 工作:≤33.6W                               工作温度: -20°-50°C                                            存储温度: -40~70

尺寸: 222mm*188mm*70mm                  重量:<1000g

  1.

天通卫星车载天线



类型:S波段卫星通信终端天线          频段上行:1980-2010MHz,下行:2170-2200MHz       极化方式:左旋圆极化

驻波比:1.8                    输入阻抗:50ohm                            轴比:4.5dBi

增益:≥5dBi/≥2.6dBi±35°)/2dBi±50°),0.2dBi±60°)/0dBi±65°)

角度范围:±65°                 工作温度:-40°C-60°C                                                                   储存温度:-40°C-80°C

尺寸:Φ97.6mm*160.5mm                             重量:240g



  1.

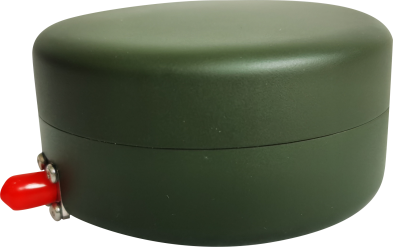

天通卫星直升机机载天线



类型:S波段卫星通信终端天线         频段上行:1980-2010MHz,下行:2170-2200MHz        极化方式:左旋圆极化

驻波比:1.8                  输入阻抗:50ohm                             轴比:4.5dBi

增益:≥5dBi/≥2.6dBi±35°)/2dBi±50°),0.2dBi±60°)/0dBi±65°)        角度范围:±65°

工作温度:-40°C-60°C                                   储存温度:-40°C-80°C              尺寸:Φ80mm*40mm                  重量:200g

  1. 应用案例



案例1直升机救灾                 案例2应急救灾指挥车

 案例3直升机森林防火救灾
