GEMS平台使用手册

目录

第一部分 设计说明 3

一、 平台概况 3

二、 平台架构 3

三、 部署要求 3

第二部分 平台使用功能介绍 3

一、 登陆 3

二、 主页: 4

三、 可视化位置监控 4

四、 数据\围栏监控 6

五、 设备管理 7

六、 设备详情页(历史轨迹、数据查询) 8

七、 组织管理: 9





第一部分 设计说明

  • 平台概况

GEMS平台是由柒星通信科技(北京)有限公司自主研发的天地一体化设备管理平台,可实现对设备位置、状态等信息的监控、处理分析数据、对设备进行远程管理。

  • 平台架构



  • 部署要求

CPU:48线程

内存:8G

硬盘:视数据量而定,建议不低于SSD 500G

操作系统:Ubuntu18.04 64bit

第二部分 平台使用功能介绍

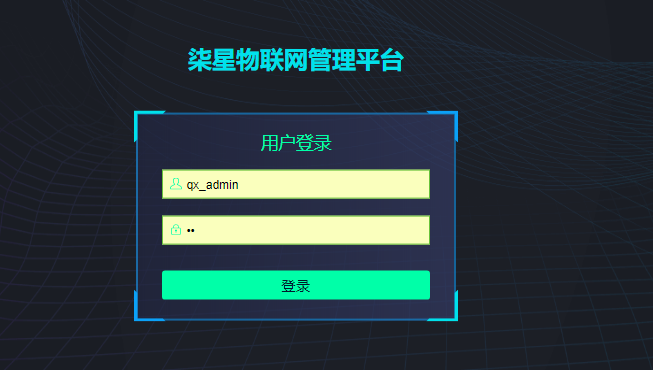

  • 登陆

https://qx-new.tsingk.net:8443

用户名、密码:由管理员审核后分配

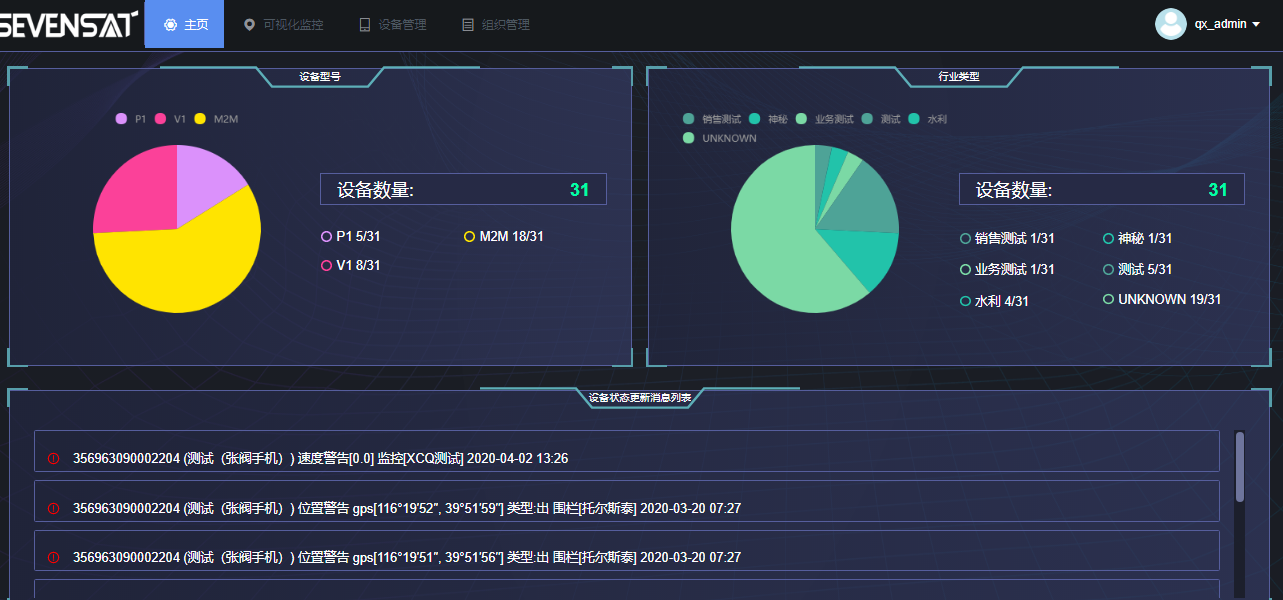

  • 主页

设备型号:平台内接入设备型号占比

行业类型:平台设备所属行业占比

设备状态更新消息列表:报警消息明细



  • 可视化位置监控

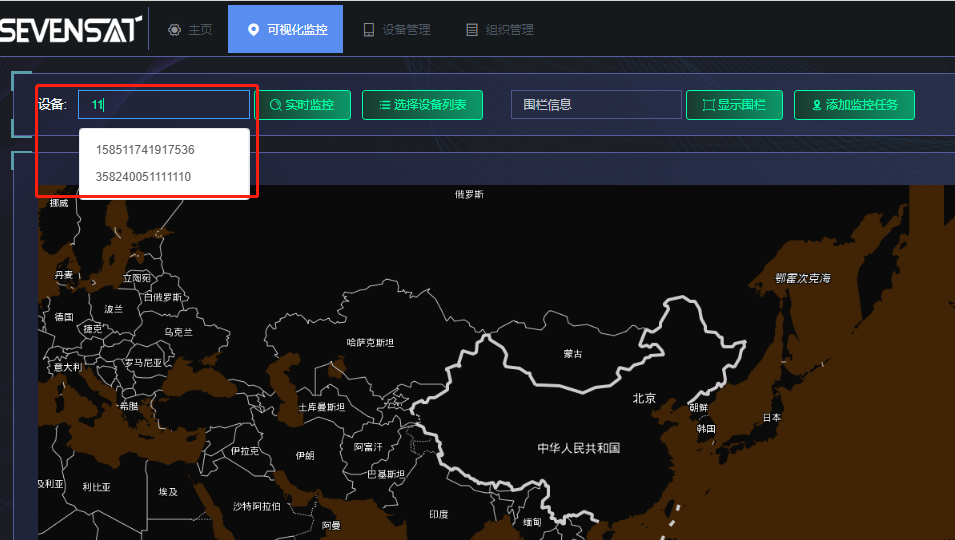

  1. 添加监控设备:输入设备的标签或IMEI号可以添加单独设备

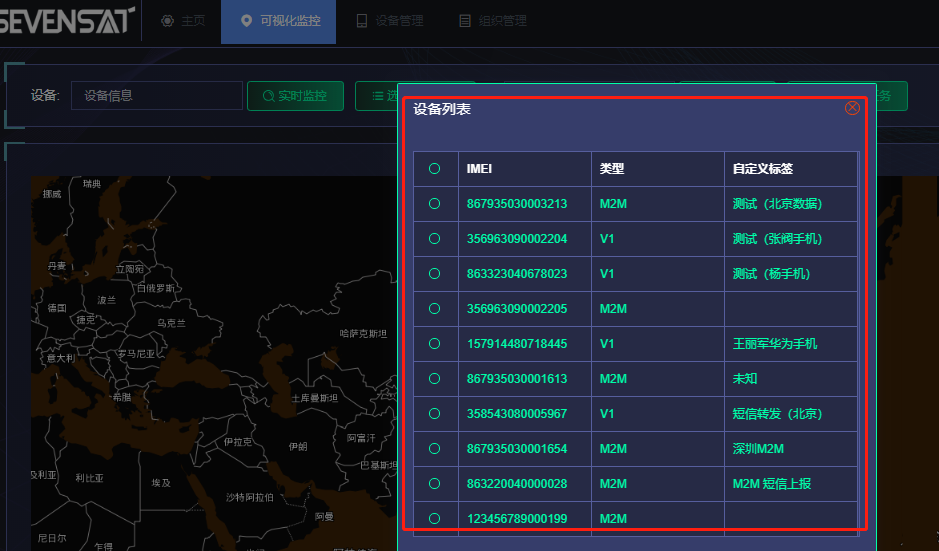

  1. 打开设备列表,可以批量选择要监控的设备

  1. 选择设备后即可在地图上查看被监控设备的位置信息

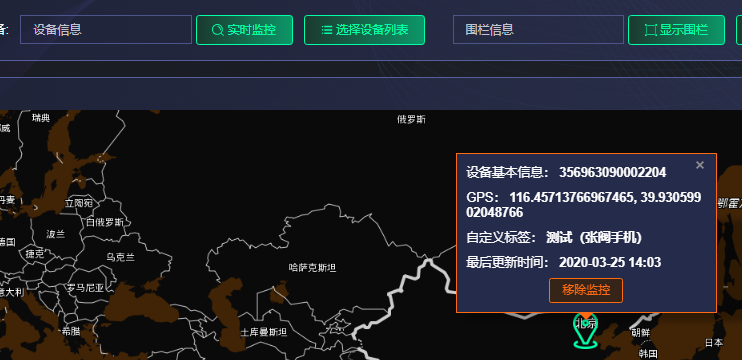

  2. 移除监控设备:鼠标悬停在被监控设备图标上,将弹出设备状态对话框,点击“移除监控”,则平台不再显示此设备的位置信息

  • 数据\围栏监控

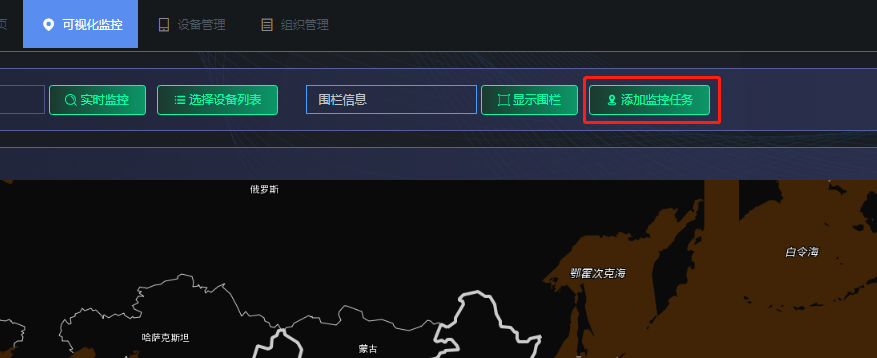

  1. 创建数据\围栏监控:可视化监控界面-点击“添加监控任务”

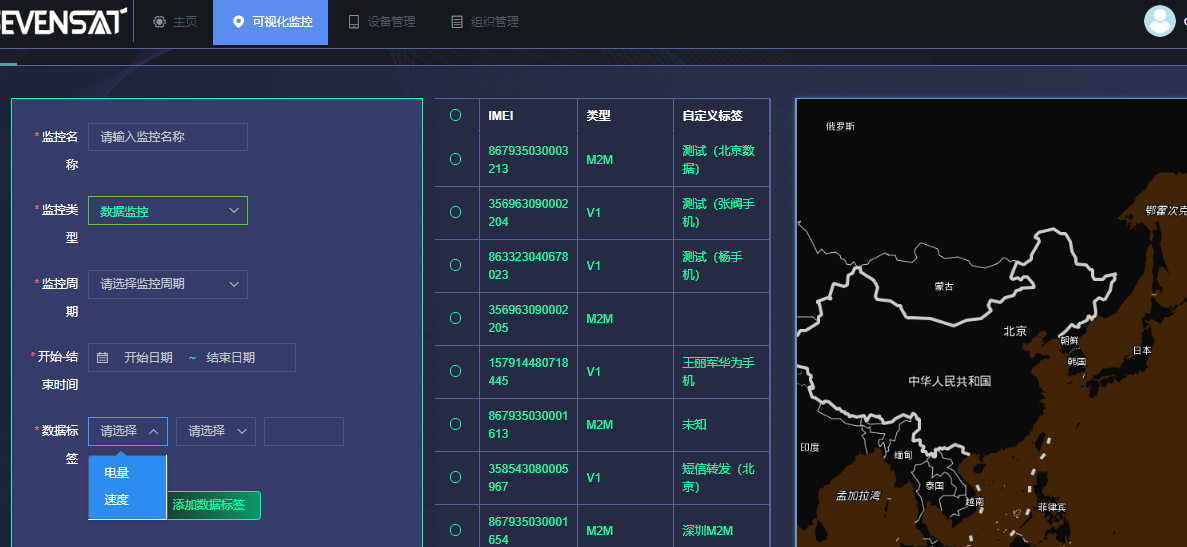

  1. 进入创建监控界面:

监控名称:设置所要创建的监控名称

监控类型:数据监控 对设备状态相关或其他数据进行监控

 围栏监控 创建电子围栏,并对所选择的监控对象进行进出围栏监控

开始-结束时间:设置监控有效期

设备列表:选择被监控的设备

地图:当创建围栏监控时,可在右侧地图创建电子围栏地图

数据标签:当创建数据监控时,可选择要监控的数据及阈值,当数据信息超出阈值范围时,平台将进行报警。

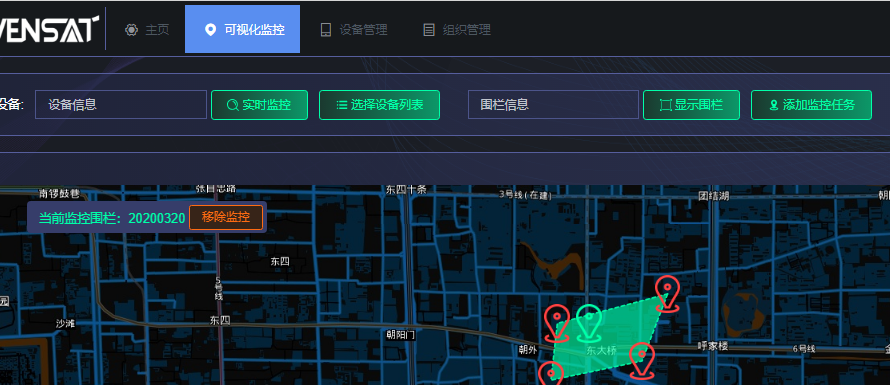

  1. 查看\移除电子围栏:进入可视化监控界面,输入围栏名称关键字,选择要查看的围栏,点击“查看围栏”,即可在地图上显示此电子围栏,点击“移除监控”,将不再对此围栏进行状态监控

  • 设备管理

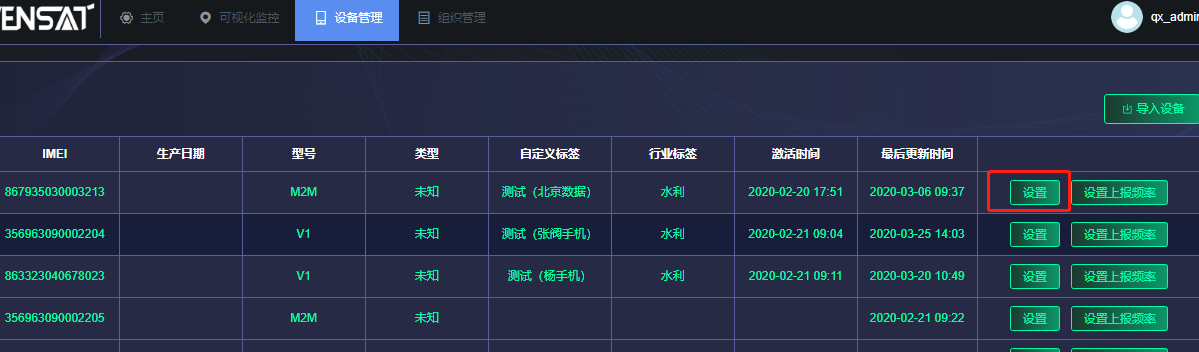

  1. 进入设备管理界面,点击“设置”

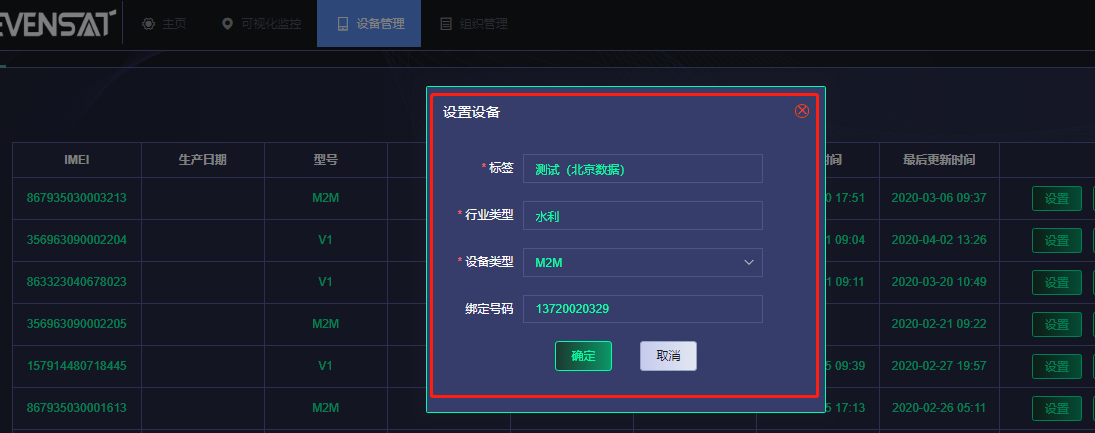

  1. 进入设置界面:

标签:自定义设备名称

行业类型:如水利、电力等行业标签

设备类型:接入的柒星设备型号

绑定号码:此设备绑定的电话或卫星号码

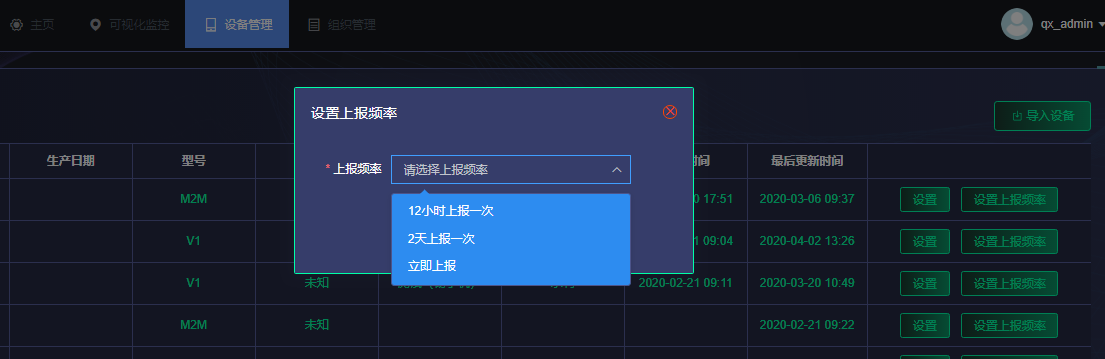

  1. 设备控制:设置上传频率

  • 设备详情页(历史轨迹、数据查询)

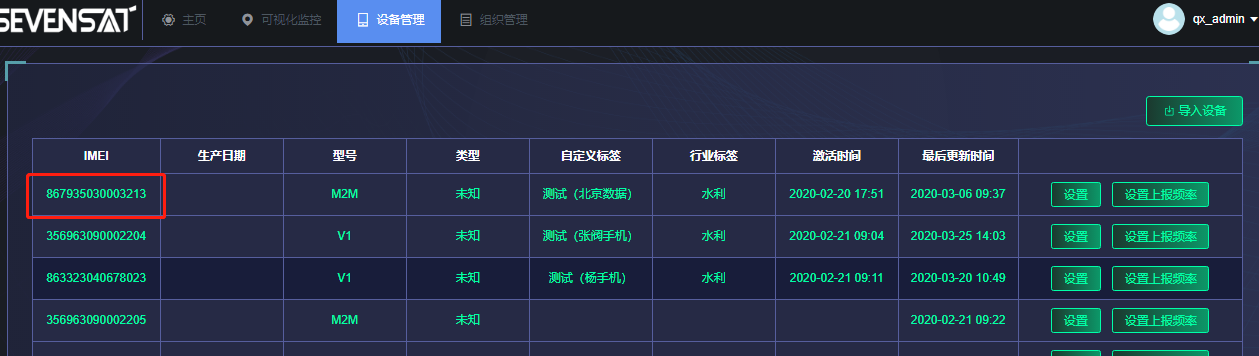

  1. 进入设备管理界面,选择要查看的设备,点击对应的IMEI

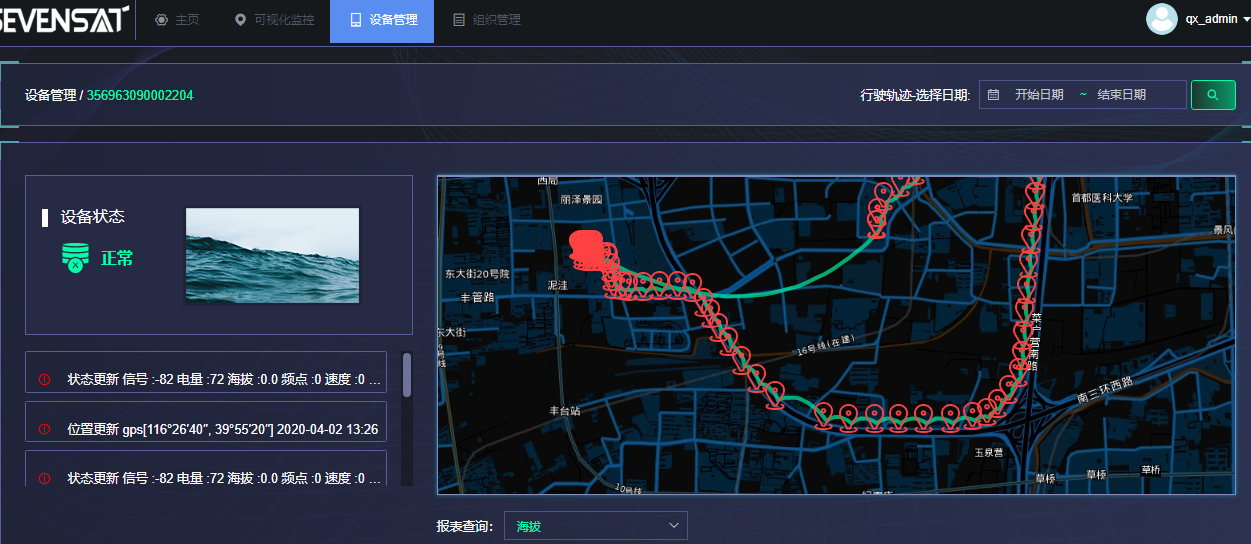

  1. 历史轨迹:输入要查询的日期,即可在地图显示轨迹信息

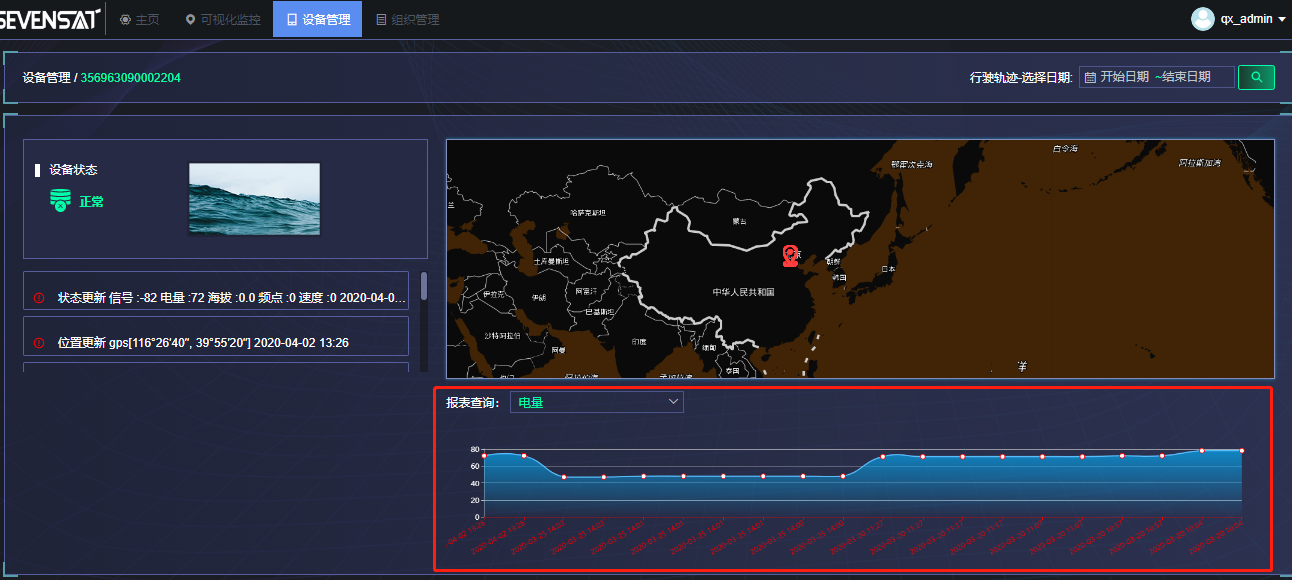

  1. 数据查看:输入日期即可查看历史数据



  • 组织管理:

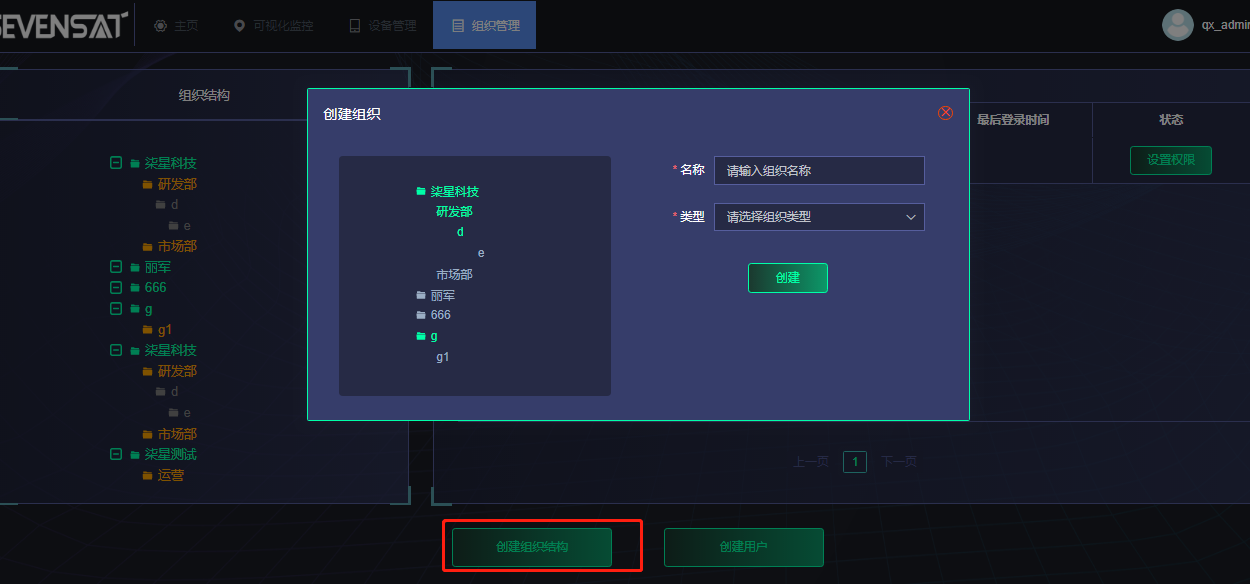

  1. 创建组织:可以创建公司、部门或个人的名字

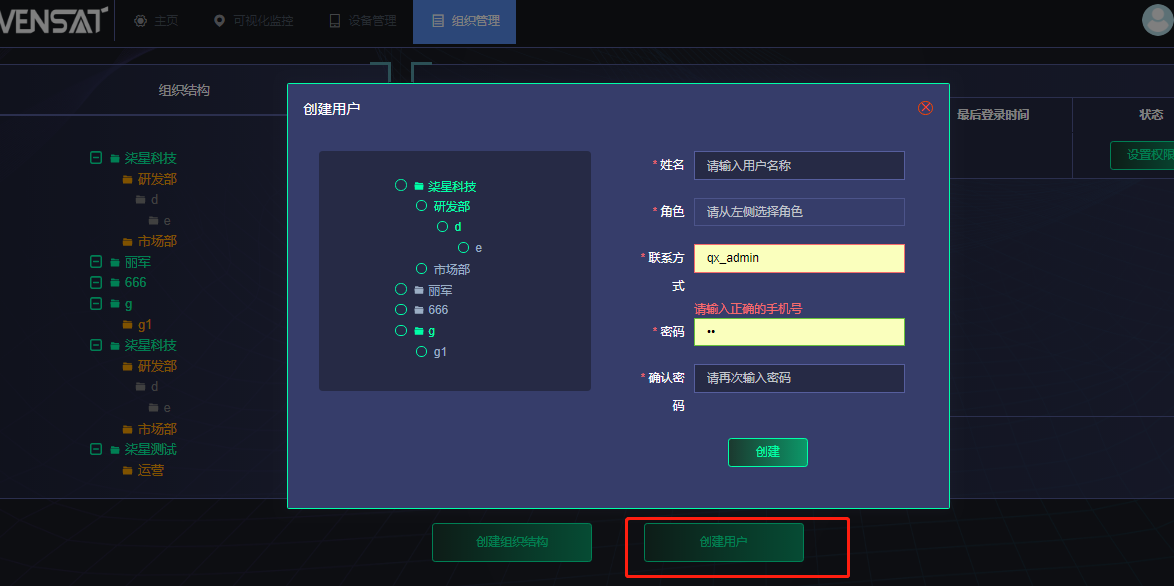

  1. 创建用户:创建用户后,在此用户下录入的设备由此用户管理。
